Prawidłowe planowanie urządzeń laboratoryjnych

Przebieg planowania wyposażenia laboratorium

Laboratorium należy w miarę możliwości planować poczynając od wewnątrz i idąc na zewnątrz! Oznacza to, że planuje się najpierw wyposażenie laboratorium, a dopiero później pomieszczenie i instalacje budynkowe, na samym końcu zaś budynek. Tylko taki sposób planowania gwarantuje, że wyposażenie będzie odpowiadać procesom roboczym i wymaganiom użytkowników.

W specyfikacji funkcjonalnej należy wyznaczyć następujące dane i odpowiedzieć na poniższe pytania:

  • Rodzaj i częstotliwość procesów roboczych
  • Powierzchnie do prób
  • Ilość osób zatrudnionych w laboratorium
  • Ilość stanowisk pracy do analizy / zapisu
  • Potrzebne urządzenia
  • Jakie chemikalia, materiały zużywalne, materiały pomocnicze są konieczne?
  • Konieczne media sanitarne i elektryczne wraz z podaniem ich jakości
  • Potrzebne miejsce magazynowe
  • W jaki sposób będzie przebiegała logistyka w laboratorium?
  • Utylizacja chemikaliów
  • Potrzebna ilość pomieszczeń, pomieszczeń pomocniczych i socjalnych

Następnie zatwierdzona specyfikacja usług jest integrowana w książce pomieszczenia, w której podejmuje się decyzje jakościowe i ilościowe dotyczące pomieszczenia laboratorium i jego wyposażenia.

Prawidłowe planowanie urządzeń laboratoryjnych wt$

Przyłącza sanitarne, elektryczne

Konieczne jest dokładne zdefiniowanie przyłączy:

  • W jaki sposób przewody będą ułożone w budynku?
  • W jaki sposób media będą doprowadzane do laboratorium?
  • Czy media, jak np. próżnia lub sprężone powietrze będą wytwarzane centralnie czy decentralnie?
  • Gdzie znajdują się punkty przekazania?
  • Kto podłączy przewody do kurka blokującego?
  • Kto zabezpieczy obwody prądowe i ułoży przewody elektryczne na złączkach?

Wentylacja

  • Jakie ilości powietrza są potrzebne?
  • Jak wysoki jest stopień wymiany powietrza w pomieszczeniu?
  • Czy przewidziane są wyciągi ze zmiennymi natężeniami przepływu?
  • Czy pomieszczenia są klimatyzowane?
  • Kto będzie regulował powietrze w laboratorium?
  • W jaki sposób będzie wyglądała kwestia wytwarzania ciepła przez urządzenia, osoby itp.?
  • Kto podłączy wyciągi i szafy z odsysaniem do wentylacji?

Szczegółowe planowanie wyposażenia laboratorium

Stoły do laboratorium

  • Z jakiego materiału muszą być wykonane blaty?
  • Jakie media i jakiej jakości (sanitarne, elektryczne) muszą być doprowadzone do stołu?

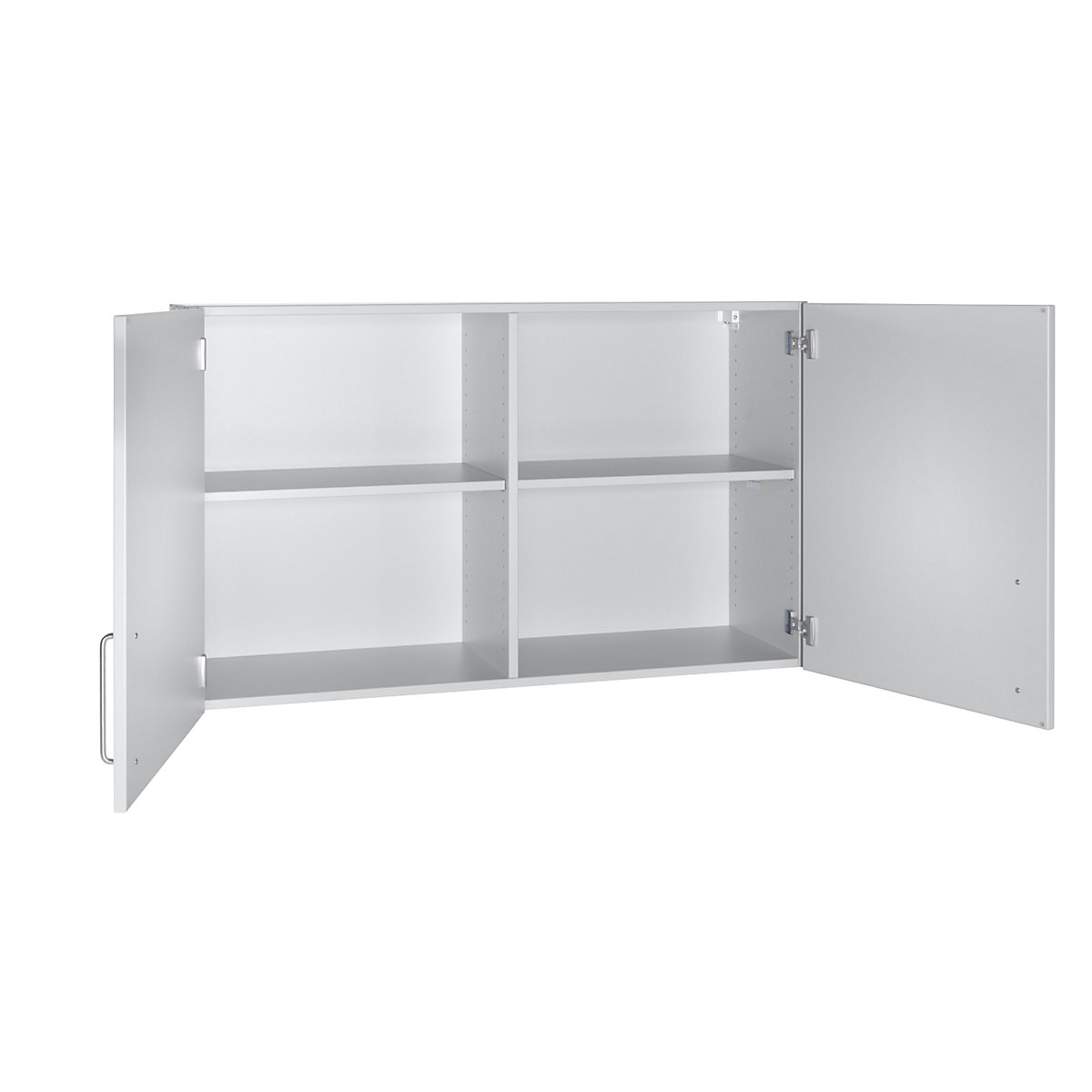

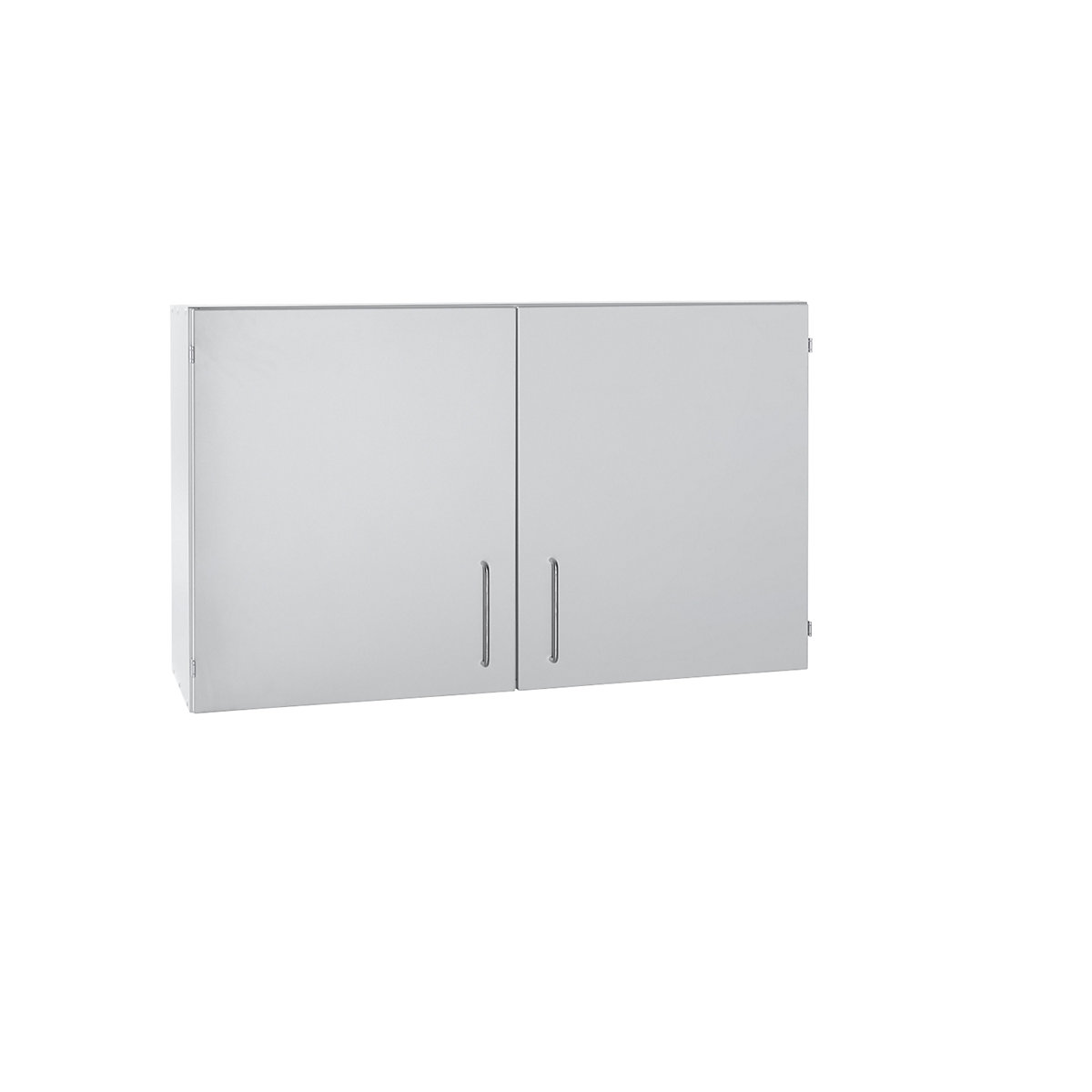

  • Czy należy zintegrować schowki lub szafki wiszące?
  • Jakie szafki dolne są potrzebne?

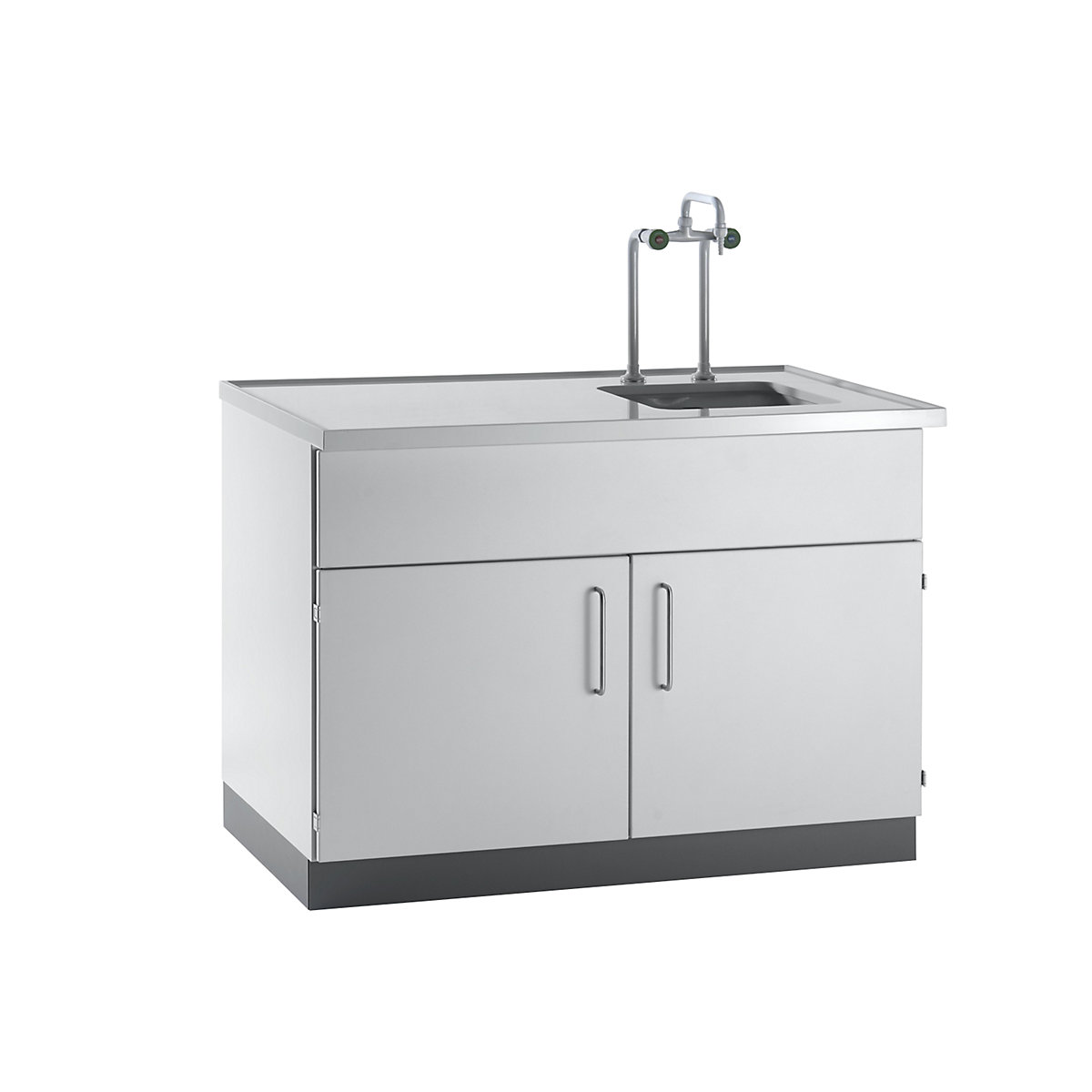

  • Czy należy zintegrować umywalki, czy też są przewidziane odrębne sposoby płukania?

Pomieszczenia magazynowe

  • Jakie urządzenia, materiały zużywalne, pomocnicze muszą być składowane?
  • Czy będzie potrzebna powierzchnia do przechowywania dokumentacji itp.?

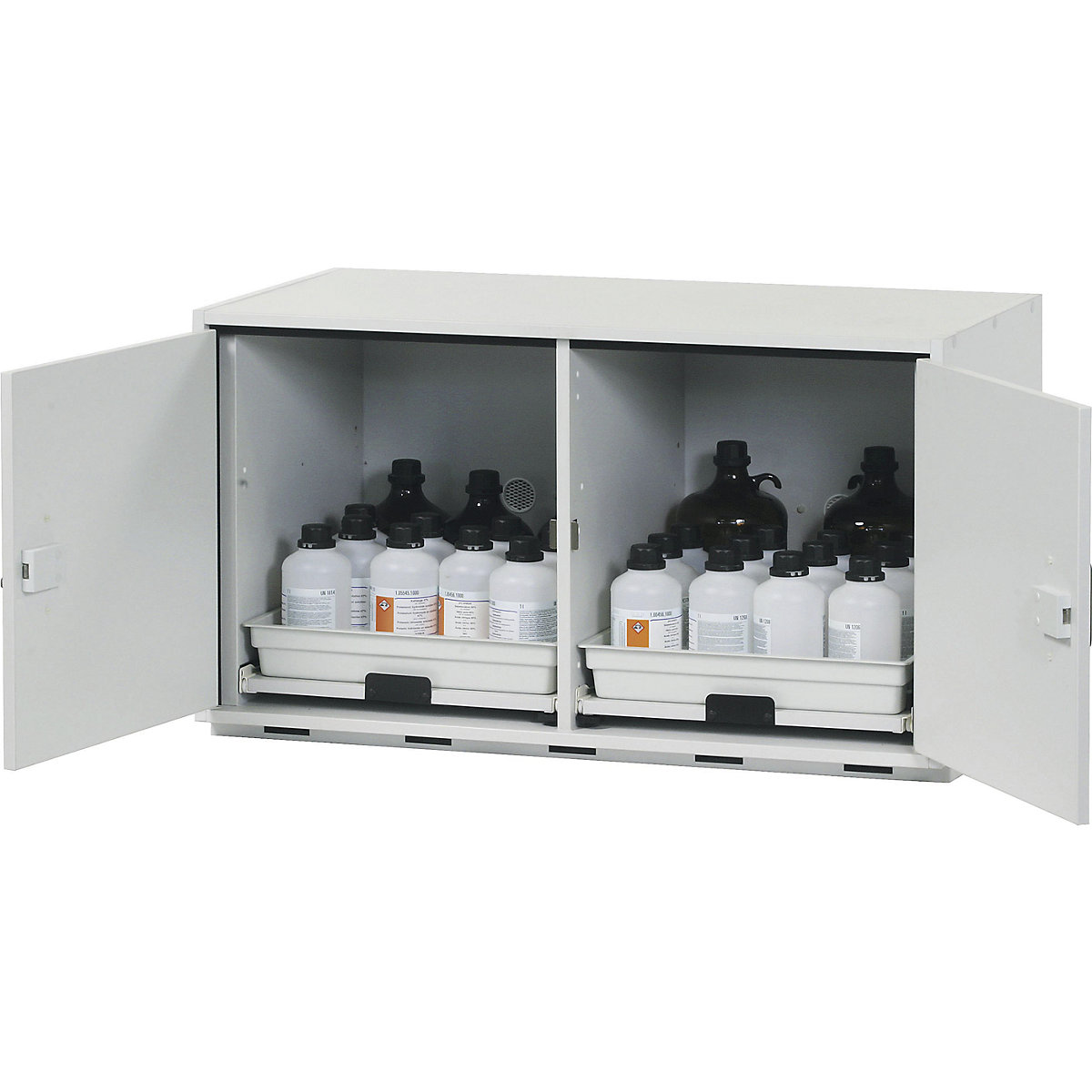

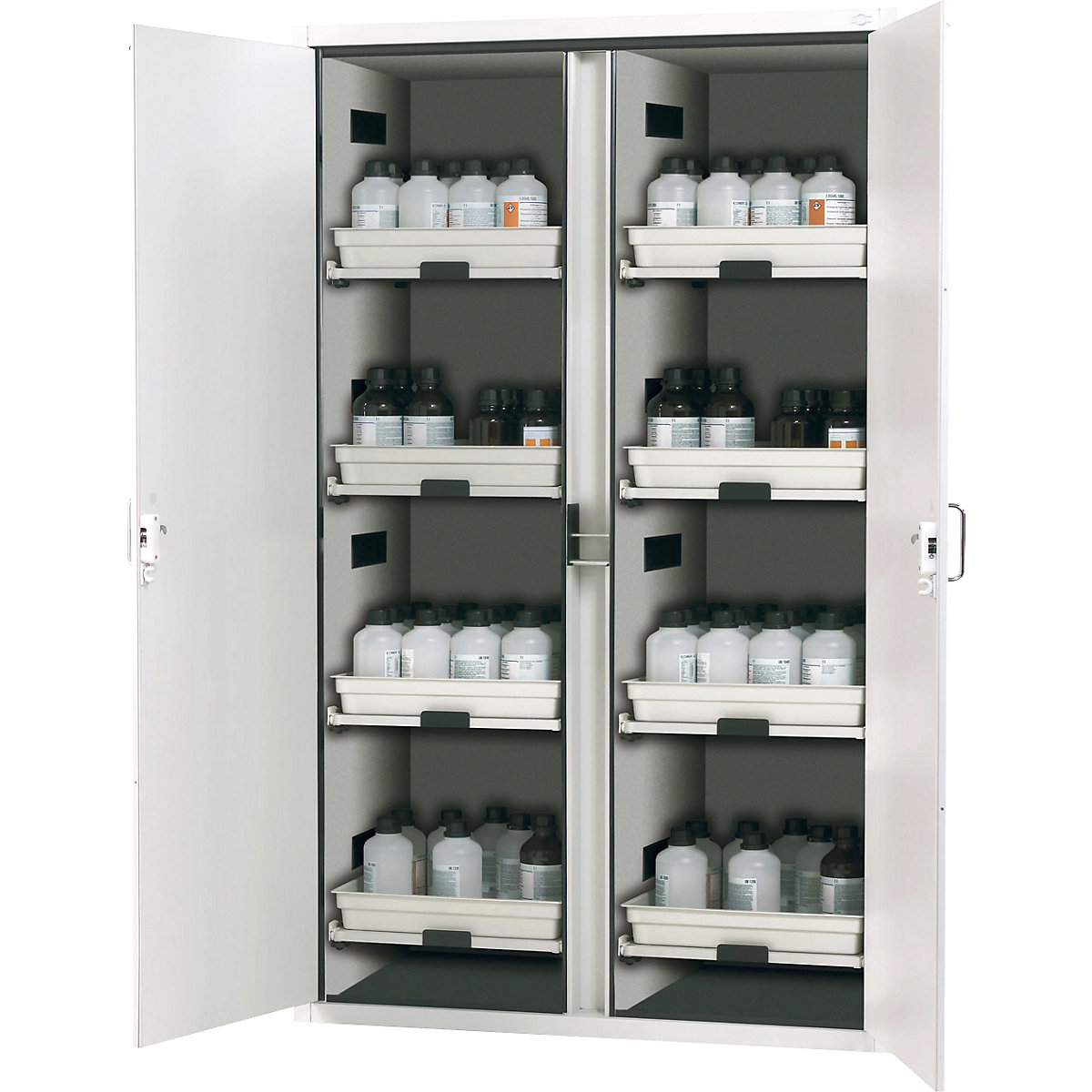

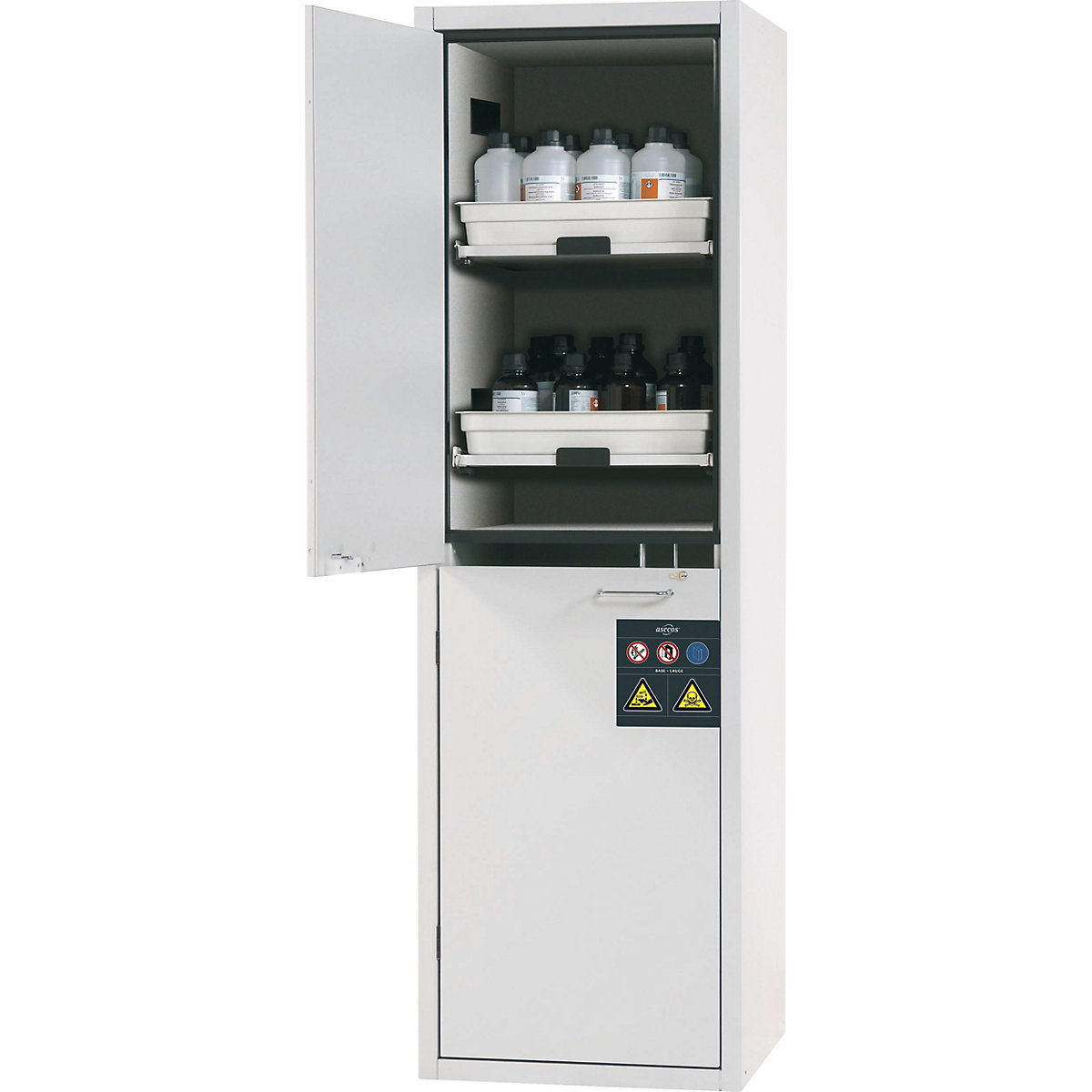

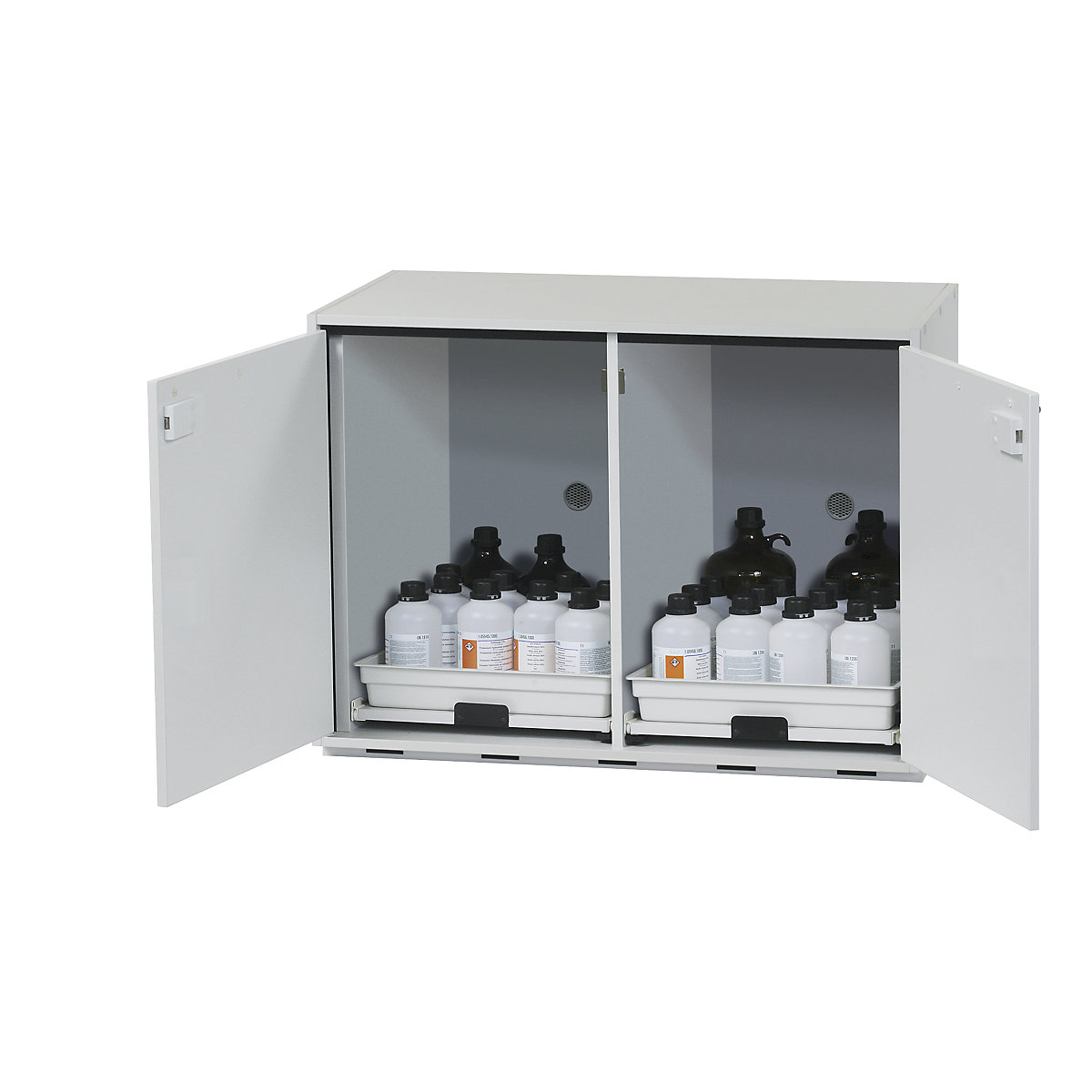

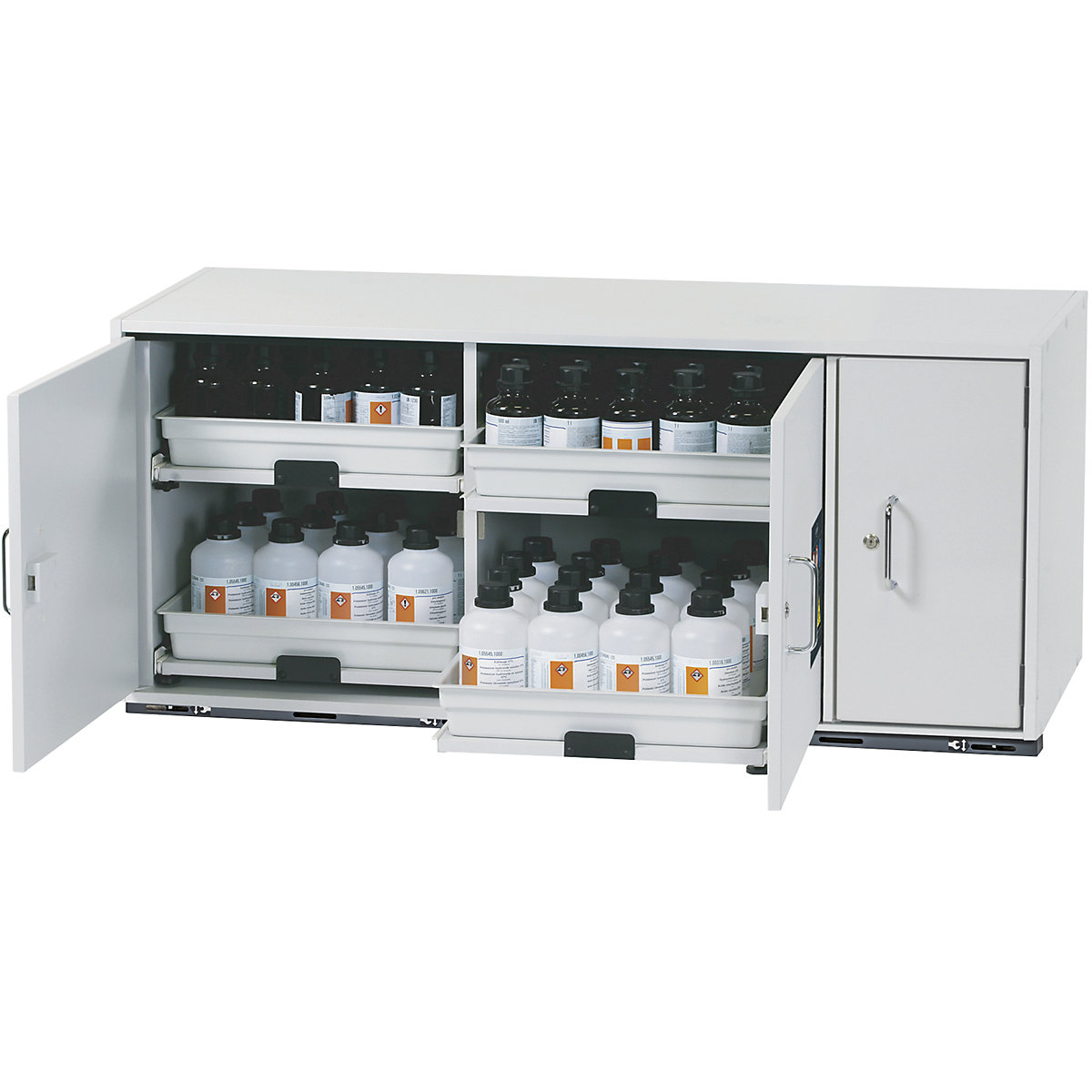

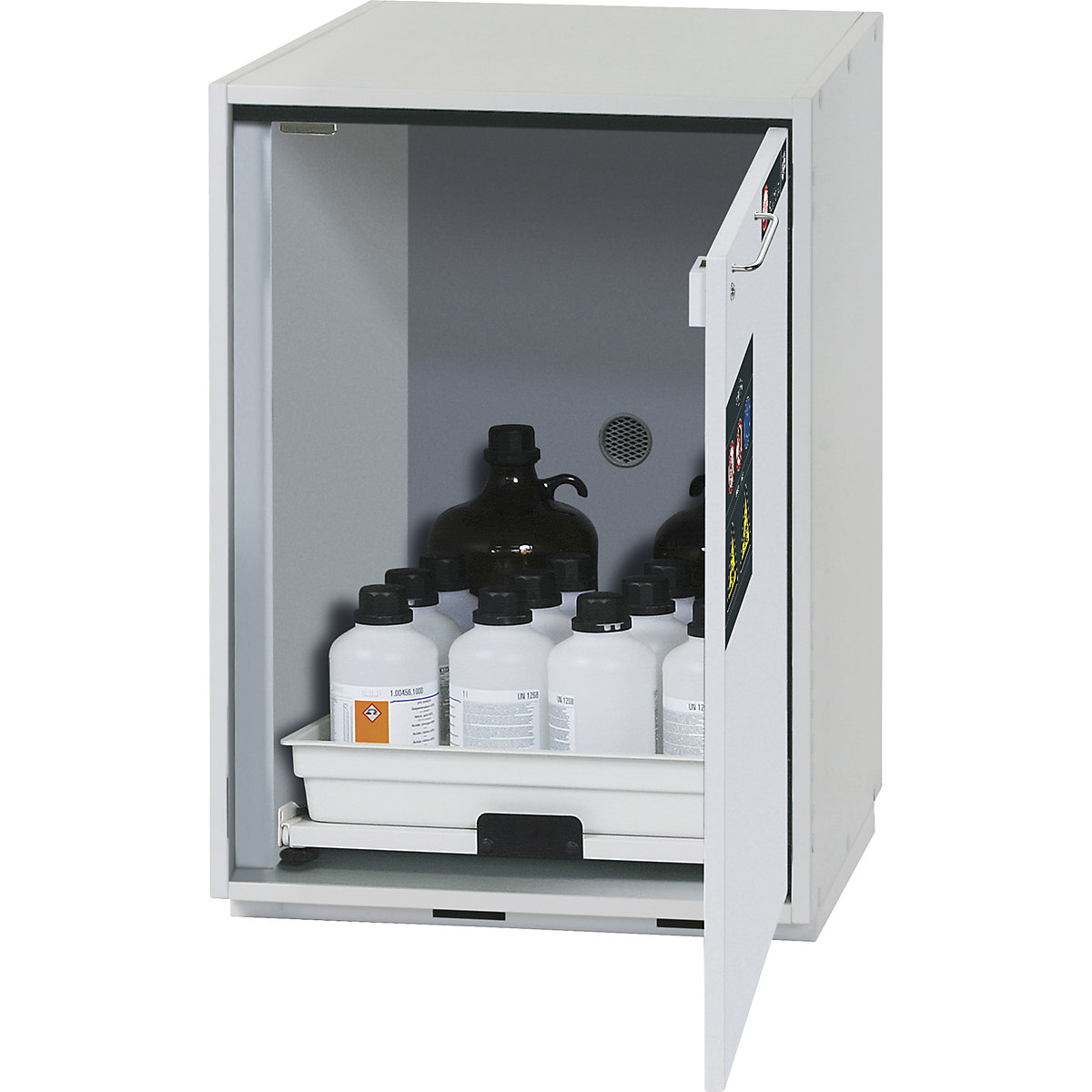

  • Czy będą potrzebne szafy z odsysaniem tj. szafy na kwasy i zasady, z butlami pod ciśnieniem, rozpuszczalnikami lub na chemikalia?

Wyciągi laboratoryjne

  • Zdefiniowanie typu wyciągu na podstawie wysokości pomieszczenia oraz planowanych prac
  • Jakie media będą potrzebne?
  • Odprowadzanie powietrza stałe czy zmienne?
  • Czy z uwagi na agresywne chemikalia jest potrzebna specjalna powłoka, jak np. ceramika, polipropylen czy stal szlachetna?
  • Czy w ściance bocznej konieczne są klapy wahadłowe do prowadzenia przewodów?

Bezpieczeństwo

Wytyczne dotyczące laboratoriów zostały określone w przepisach BHP i dotyczą środków ochrony przy wykonywaniu ogólnie znanych prac w laboratoriach przy uwzględnieniu występujących tam zagrożeń. Zajmują się one m.in. budową i wyposażeniem laboratorium. Znajdziemy tam informacje na następujące tematy:

Drogi obsługi i komunikacji
Powierzchnia obsługi przed stołem laboratoryjnym lub wyciągiem: 450 mm
Powierzchnia przejścia między 2 powierzchniami obsługi: 550 mm

  • Drzwi: Muszą otwierać się na zewnątrz i posiadać szybkę.
  • Wentylacja: Laboratoria muszą posiadać sprawne technicznie urządzenia laboratoryjne o odpowiedniej wydajności.
  • Pomieszczenia do składowania substancji niebezpiecznych: Muszą być podłączone do wentylacji odprowadzającej, skutecznej i odpowiednio zwymiarowanej.
  • Natryski do ciała: W laboratorium musi się znajdować natrysk do ciała zasilany wodą (w miarę możliwości pitną), zainstalowany przy wyjściu.
  • Natryski do oczu: W laboratorium musi się znajdować zasilany wodą pitną natrysk do oczu.
